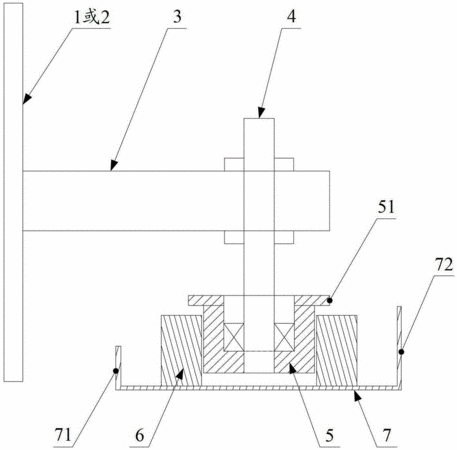

摘要:本發明公開了一種導向機構,包括設置在密集架的頂板或后側面板上的減震板,其還包括:垂直設置在減震板上的連接軸;設置在連接軸上且邊緣設置有凸緣的滑輪;與滑輪配合接觸的導向條,導向條設置在導向槽內;導向條的長度方向與導向槽的長度方向平行,當滑輪為多個時,多個滑輪沿導向條的長度方向呈單排設置。本導向機構中,滑輪通過與減震板垂直設置的連接軸與減震板連接,其無多折彎結構,而且滑輪通過導向條設置在開方式的導向槽內,取代了現有技術中滑輪卡設在開口較小的導向槽內腔中的設置方式,減少了應力集中,也避免了滑輪組與導向槽發生摩擦甚至卡死的現象。本發明還提供了一種具有上述導向機構的地面無軌道密集架。
- 專利類型發明專利
- 申請人四川省永亨實業有限責任公司;
- 發明人吳加兵;于永剛;
- 地址610200 四川省成都市蛟龍工業港雙流園區高新大道12座
- 申請號CN201210440986.5
- 申請時間2012年11月07日
- 申請公布號CN103799711B
- 申請公布時間2016年05月18日
- 分類號A47B53/02(2006.01)I;A47B63/00(2006.01)I;A47B96/00(2006.01)I;
