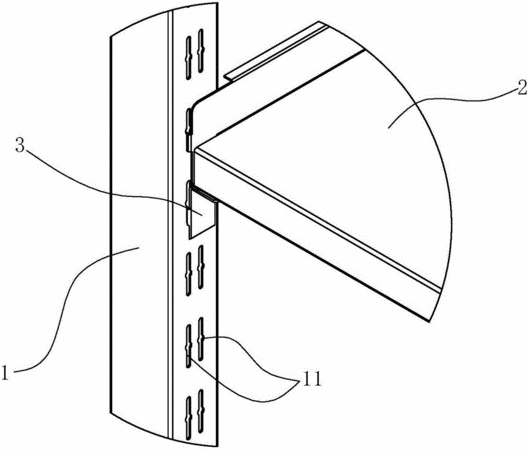

摘要:一種儲藏架擱板連接與定位裝置,包括托架構件,其特征在于:所述托架構件包括有分別兩兩相互垂直的第一立面、第二立面和第三立面,第一立面為豎直面,第二立面沿第一立面的頂邊垂直向前翻折,第二立面為水平面,第三立面沿第一立面的側邊垂直向后翻折,第三立面與第一立面之間成型卡槽;立柱與第一立面相貼合的內側面上開設有可供第三立面插入并與卡槽相配合的插孔。本發明的優點在于:整體結構簡單合理,方便安裝和調整高度;擱板與立柱的連接剛度強,不容易產生連接變形,而且定位精度高,有效防止擱板滑動,提高儲藏架穩定性與安全性。
- 專利類型發明專利
- 申請人寧波邦達實業有限公司;
- 發明人朱建華;吳小華;張建林;
- 地址315013 浙江省寧波市國家高新技術產業開發區木槿路99號
- 申請號CN201510591043.6
- 申請時間2015年09月16日
- 申請公布號CN105078005A
- 申請公布時間2015年11月25日
- 分類號A47B57/06(2006.01)I;A47B96/02(2006.01)I;
