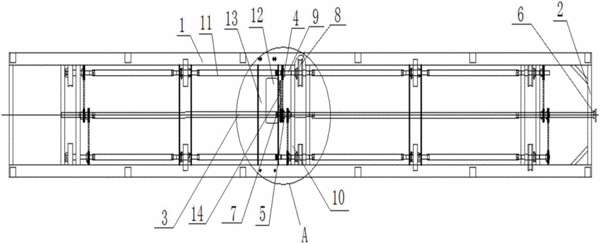

摘要：本實用新型公開一種無軌電動密集架，包括方形框架、主傳動軸、第一鏈輪、第二鏈輪、鏈條、前后兩排滾輪組及多個滾輪定位架。第一鏈輪和第二鏈輪、鏈條三者的數量均為兩個，與兩排滾輪組、滾輪定位架構成雙驅傳動系統。該機構設置了3組雙驅傳動系統并通過連接器級聯，構成六驅傳動系統。電機設置在其中一組雙驅傳動系統上，兩個第一鏈輪均設置在主傳動軸一端，兩個第二鏈輪分別設置在靠近右側滾輪定位架的兩根滾輪軸一端且與第一鏈輪同側，且兩個第一鏈輪分別通過一根鏈條與兩個第二鏈輪一一對應連接。本實用新型應用于密集架上用電機驅動密集架移位時，操作便捷，滾輪同步性好，移位時平穩，并能避免出現脫軌的現象。
- 專利類型實用新型
- 申請人四川省永亨實業有限責任公司;
- 發明人吳加兵;于永剛;
- 地址610000 四川省成都市雙流縣成都蛟龍工業港雙流園區高新大道12座
- 申請號CN201520575089.4
- 申請時間2015年08月03日
- 申請公布號CN204861918U
- 申請公布時間2015年12月16日
- 分類號A47B53/02(2006.01)I;A47B63/00(2006.01)I;
