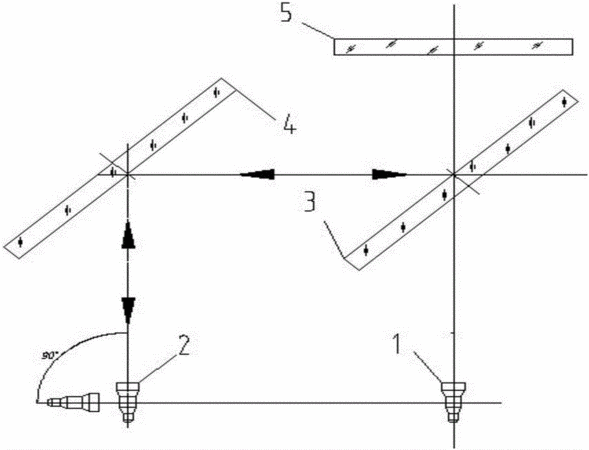

摘要：本發明公開了一種用于二維掃描器件中光學器件法線夾角的精密調整方法，包括：設置機械標記點，將兩經緯儀鏡頭中心重合；將第一經緯儀逆時針旋轉90°，架設第一掃描鏡，與第一經緯儀構成準直光路；調整第二掃描鏡直至第二經緯儀的像能夠返回鏡頭內并與十字線重合；將第二經緯儀順時針旋轉90°，將第一經緯儀逆時針旋轉90°；將第一經緯儀沿順時針轉回90°，架設標準平面反射鏡；將第二經緯儀沿逆時針轉回90°，調整第一掃描鏡直至第一經緯儀的像能夠返回至第二經緯儀的鏡頭內與十字線重合。本發明的方法是一種快速和高精度的裝調雙掃描鏡至45°的方法，其裝調光路結構簡單，對環境和測量器材要求低，裝調方法合理可靠。
- 專利類型發明專利
- 申請人中科院南京天文儀器有限公司;
- 發明人李季;
- 地址210042 江蘇省南京市玄武區花園路6-10號
- 申請號CN201510497753.2
- 申請時間2015年08月13日
- 申請公布號CN105068259A
- 申請公布時間2015年11月18日
- 分類號G02B27/62(2006.01)I;
