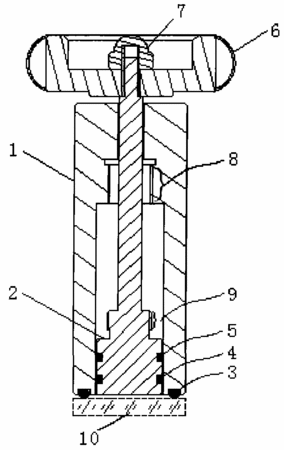

摘要：本發明涉及一種應用于夾持小口徑光學鏡片的工具，包括：一內腔呈階梯狀的套筒、活塞、第一密封圈、第二密封圈、操縱把手和螺帽；套筒下部的內腔最大，其上部內腔最小，中間腔的腔壁上開有左旋螺紋，套筒的底部端口端面開環形槽，槽內嵌入第一密封圈；活塞的本體為一端細一端粗的階梯軸，粗的一端沿軸的圓周方向上有兩個連續環形突起，其中末段環形突起的直徑與套筒下部內腔直徑的配合關系為滑動配合，該部分的外壁四周設置一個凹槽，該凹槽內嵌入第二密封圈，第二環形突起的外壁上有螺紋；本體細的一端穿入并穿出套筒內腔，本體細的一端開有的外螺紋，并通過螺帽與操縱把手固定在一起。該工具結構緊湊、操作方便、成本低廉。
- 專利類型發明專利
- 申請人北京國科世紀激光技術有限公司;
- 發明人樊仲維;王鵬;
- 地址100085 北京市海淀區上地四街八號華成大廈一層
- 申請號CN200910080197.3
- 申請時間2009年03月25日
- 申請公布號CN101561562B
- 申請公布時間2011年06月15日
- 分類號G02B27/62(2006.01)I;G02B7/00(2006.01)I;
