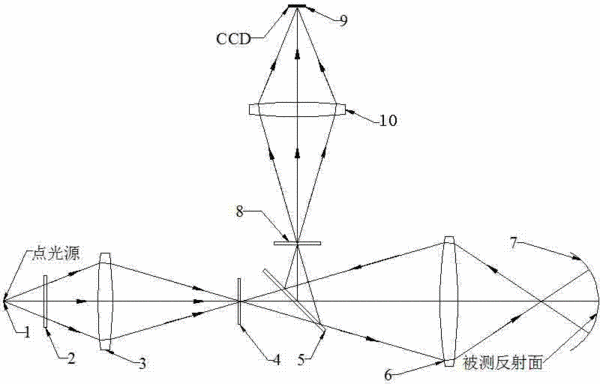

摘要：一種鏡片裝配定心的方法及裝置，其特征所述的方法包括以下步驟:首先,設計一個點光源（1）；其次，使點光源（1）的光線通過濾光片（2）經第一準直鏡（3）匯聚于第一分劃板（4）處后進入分光片（5）進入匯聚鏡頭（6）后在待裝配位定位鏡片（7）的球面反射面的球心處匯聚，球面反射像再通過匯聚鏡頭（6）進入分光片（5）后折射匯聚到第二分劃板（8）上形成圖像，再經過第二準直鏡（10）進入CCD相機（9）成像，將第一分劃板（4）與第二分劃板（8）在CCD相機（9）中的圖像進行對比，微調待裝配位定位鏡片（7）的位置，使第一分劃板（4）與第二分劃板（8）在CCD相機（9）中的像重疊或偏差處于一個允許的范圍內即可。本發明方法簡單，精度高，檢測定心速度快。
- 專利類型發明專利
- 申請人茂萊（南京）儀器有限公司;
- 發明人杜兵強;
- 地址211102 江蘇省南京市江寧經濟技術開發區鋪崗街398號
- 申請號CN201210241542.9
- 申請時間2012年07月13日
- 申請公布號CN102736259A
- 申請公布時間2012年10月17日
- 分類號G02B27/62(2006.01)I;G01M11/02(2006.01)I;
