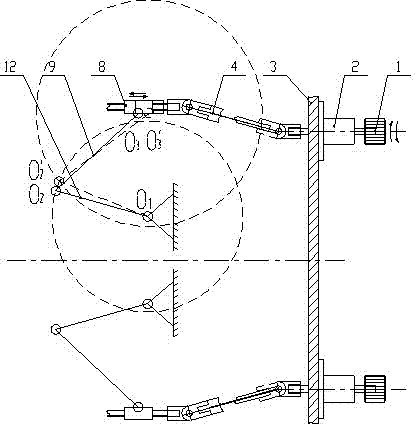

摘要：本實用新型公開了一種用于真空懷特池的光程調節機構，包括真空罐體、凹球面鏡A1、凹球面鏡A2、凹球面鏡B和懷特池內機架，其特征在于：在所述真空罐體上靠近凹球面鏡A1、凹球面鏡A2的一側安裝兩組法蘭式實心軸磁流體密封件，并在其軸外端各安裝一個調節旋鈕（1），所述每組法蘭式實心軸磁流體密封件上均設置有曲柄滑塊機構，所述曲柄滑塊機構中，與懷特池內機架構成移動副的構件為滑塊，凹球面鏡A1的旋轉中心為O1，繞O1旋轉的部件上設置以O2為中心的轉動副，兩轉動副中心部分O1O2即為曲柄，連接曲柄和滑塊鉸鏈的部分為連桿。本實用新型結構簡單、調節方便、調節范圍及精度靈活。
- 專利類型實用新型
- 申請人中科院南京天文儀器有限公司;
- 發明人張露;畢勇;馬驥;穆永吉;
- 地址210042 江蘇省南京市玄武區花園路6-10號
- 申請號CN201420076066.4
- 申請時間2014年02月24日
- 申請公布號CN203732428U
- 申請公布時間2014年07月23日
- 分類號G01N21/03(2006.01)I;G02B26/08(2006.01)I;
