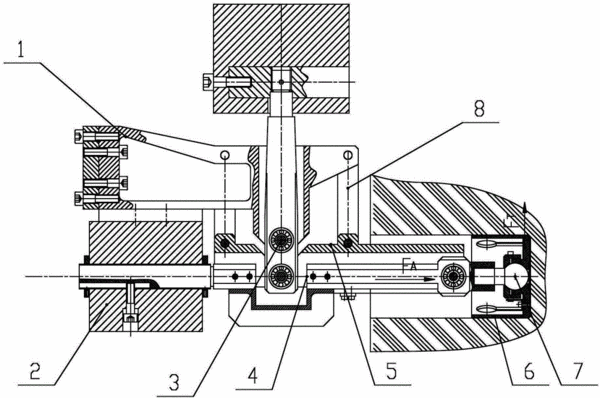

摘要：兼有軸向和橫向支撐力的杠桿重錘機構，由杠桿、支點、重錘和前端球頭組成，特征杠桿為兩支：底支承杠桿和側支承杠桿；其中，底支承重錘設置在底支承杠桿的一端，側支承重錘設置在側支承杠桿的一端；同時，設有浮動支架，通過一對等長臂安裝于基座之上，基座安裝于鏡室之上；底支承杠桿的支點設置在基座上，其作用點設置在浮動支架上；浮動支架再通過側支承杠桿將力傳遞到前端球頭上；側支承杠桿的支點設置在浮動支架上，其作用點設置在反射鏡背面的開孔中的托子上。本實用新型只需一側底支承重錘，極大節省了空間，更重要的是，對于鏡面需要向下傾或朝下放置的場合，只需一個膠合部位，且膠合面積較小，極大降低了對鏡面面形的影響。
- 專利類型實用新型
- 申請人中科院南京天文儀器有限公司;
- 發明人胡企千;鄭鋒華;朱慶生;張露;
- 地址210042 江蘇省南京市玄武區花園路6-10號
- 申請號CN201320438820.X
- 申請時間2013年07月22日
- 申請公布號CN203422517U
- 申請公布時間2014年02月05日
- 分類號G02B7/192(2006.01)I;
