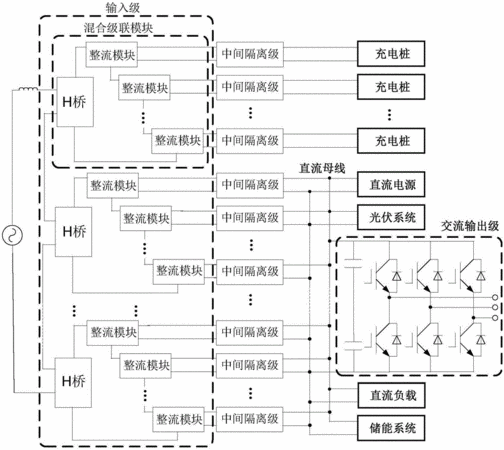

摘要：本發明公開了一種混合級聯結構的多端口電力電子變壓器，電力電子變壓器包括整流級、中間隔離級，整流級由M個混合級聯模塊級聯而成，混合級聯模塊包括H橋整流模塊和n個子模塊，H橋整流模塊的輸入端通過級聯后接入電網，H橋整流模塊的輸出端與所述n個子模塊串聯后的模塊的輸入端連接，M*n個子模塊的輸出端分別與與之相應的隔離模塊的輸入端連接；M*n個隔離模塊的輸出端口都作為電力電子變壓器的直流輸出端口，直流輸出端口根據所需電壓等級和輸出容量串并聯。本發明特別適合于高壓電變換到多端口低電壓場合應用；能夠滿足相同直流端數量下，器件數量減少，大幅度節約成本；全模塊化的結構使得容量拓展性好。
- 專利類型發明專利
- 申請人廣西電網有限責任公司電力科學研究院;湖南大學;
- 發明人周柯;涂春鳴;蒙恩;孟陽;鄭意;肖凡;劉鵬;孫志媛;楚紅波;劉默斯;王曉明;劉光時;郭敏;
- 地址530023 廣西壯族自治區南寧市民主路6-2號
- 申請號CN201510303788.8
- 申請時間2015年06月04日
- 申請公布號CN105048788A
- 申請公布時間2015年11月11日
- 分類號H02M1/10(2006.01)I;H02M7/219(2006.01)I;H02M3/335(2006.01)I;
