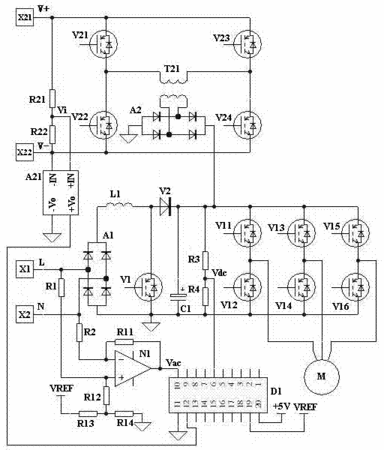

摘要:本發明公開了一種變頻設備用交直流供電系統及變頻空調器,包括直流電源接線端子、交流電源接線端子、直流采樣電路和控制器;所述交流電源接線端子通過第一整流橋連接第一逆變單元的直流母線電壓輸入端;所述直流電源接線端子依次通過第二逆變單元、隔離變壓器和第二整流橋連接第一逆變單元的直流母線電壓輸入端;所述直流采樣電路采集通過直流電源接線端子輸入的直流電壓,并通過直流隔離變換器輸出至所述的控制器。本發明通過設計交直流供電系統,使得變頻空調器等變頻設備不僅可以直接使用交流市電供電,也可以使用公共直流電網或者可再生能源發出的直流電能直接供電,不僅可以滿足變頻設備長期持續運行的工作需求,也使得變頻設備更加綠色環保。
- 專利類型發明專利
- 申請人廣東科龍空調器有限公司;
- 發明人陳堅波;
- 地址528303 廣東省佛山市順德區容桂橋東路12號
- 申請號CN201310634848.5
- 申請時間2013年12月03日
- 申請公布號CN103701309A
- 申請公布時間2014年04月02日
- 分類號H02M1/10(2006.01)I;H02P27/08(2006.01)I;
