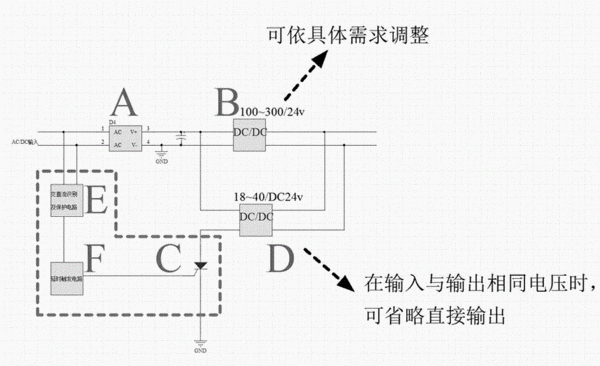

摘要:本發明公開了一種保護電路,包括整流電路模塊(A)、電源轉換模塊、保護電路模塊,所述的電源轉換模塊包括第一電源轉換模塊(DC/DC)(B)和第二電源轉換模塊(DC/DC)(D),所述的保護電路的保護方法,所述的輸入的電源為直流低壓,經交直流識別模塊(E),交直流識別模塊(E)識別出電源性質,確認安全后經延時觸發電路(F),并觸發可控硅(C)導通,從而使第二電源轉換模塊(DC/DC)(D)通電,從而輸出工作所需電源電壓,此時由于輸入電源電壓低于第一電源轉換模塊(DC/DC)(B)的最小工作電壓,從而使得第一電源轉換模塊(DC/DC)(B)不工作。
- 專利類型發明專利
- 申請人嘉興星網通信技術有限公司;
- 發明人蔡永來;趙勝林;
- 地址314000 浙江省嘉興市秀洲區美盾路58號3號樓東2樓
- 申請號CN201510306335.0
- 申請時間2015年06月08日
- 申請公布號CN104883041A
- 申請公布時間2015年09月02日
- 分類號H02M1/10(2006.01)I;H02H11/00(2006.01)I;
