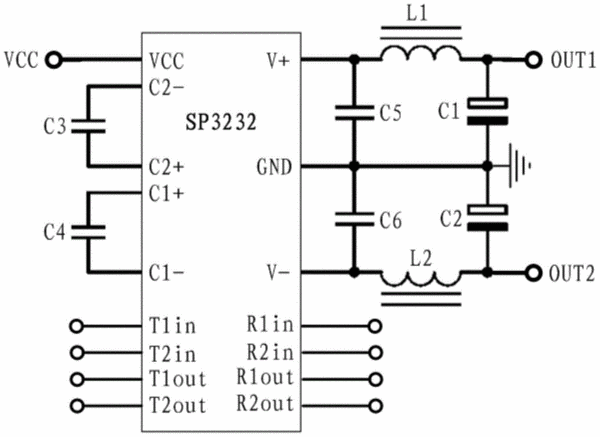

摘要：本實用新型公開了一種產生雙電源的電路，包括直流電源輸入端、串口電平轉換芯片、第一電感、第二電感、第一電容、第二電容、第一輸出端和第二輸出端；所述串口電平轉換芯片的VCC腳連接所述直流電源輸入端，所述串口電平轉換芯片的V+腳連接所述第一電感的一端，所述第一電感的另一端連接所述第一輸出端和所述第一電容的一端；所述串口電平轉換芯片的V-腳連接所述第二電感的一端，所述第二電感的另一端連接所述第二輸出端和所述第二電容的一端；所述串口電平轉換芯片的GND腳連接所述第一電容的另一端和所述第二電容的另一端后接地。采用本實用新型技術方案，電路簡單、易于實現，成本低。
- 專利類型實用新型
- 申請人廣州視源電子科技股份有限公司;
- 發明人陳蘭波;
- 地址510663 廣東省廣州市高新技術產業開發區科學城科珠路192號4樓
- 申請號CN201520171663.X
- 申請時間2015年03月25日
- 申請公布號CN204538953U
- 申請公布時間2015年08月05日
- 分類號H02M1/10(2006.01)I;
