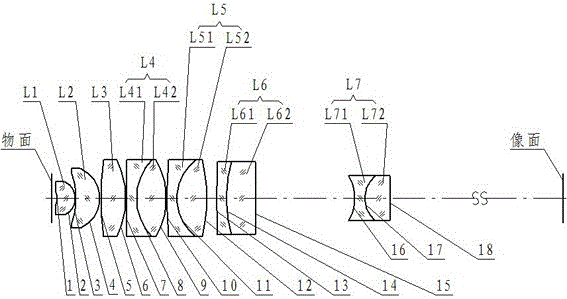

摘要：本發明公開了一種無油長工作距離物鏡，涉及光學元件技術領域，包括從物方到像方沿光軸依次排列的六個正光焦度的第一透鏡、第二透鏡、第三透鏡、第四透鏡、第五透鏡和第六透鏡以及負光焦度的第七透鏡，并且各透鏡的焦距滿足以下條件：17.3毫米＜fL1＜18.6毫米，9.5毫米＜fL2＜11.2毫米，14毫米＜fL3＜15毫米，23.2毫米＜fL4＜25.2毫米，90毫米＜fL5＜93.4毫米，38毫米＜fL6＜40.5毫米，?11毫米＜fL7＜?9毫米，8.5毫米＜d＜12.8毫米，其中，d為第六透鏡和第七透鏡之間的距離。本發明在不用油的條件下仍具有較高數值孔徑和較長工作距離，而且具有較好的成像質量。
- 專利類型發明專利
- 申請人梧州奧卡光學儀器有限公司;
- 發明人陳群;
- 地址543002 廣西壯族自治區梧州市新興二路137號對外加工區第四幢
- 申請號CN201510462449.4
- 申請時間2015年07月31日
- 申請公布號CN105022141B
- 申請公布時間2017年04月12日
- 分類號G02B13/00(2006.01)I;G02B21/02(2006.01)I;
