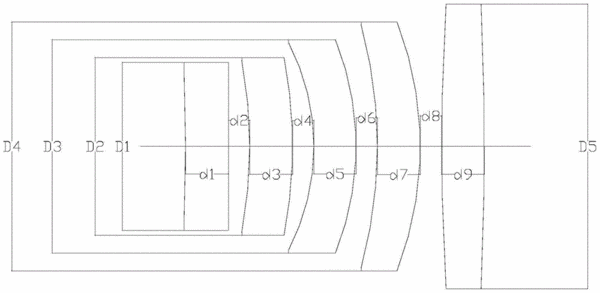

摘要：本發明涉及一種光學鏡頭，包括沿入射光線的傳輸方向依次共軸排列的第一透鏡至第五透鏡，第一透鏡為平凹型負透鏡，第二透鏡為彎月型正透鏡，第三透鏡為彎月型負透鏡，第四透鏡為彎月型正透鏡，第五透鏡為雙凸型正透鏡；每個透鏡的兩個曲面分別是透鏡的光入射面和光出射面，第一至第十曲面沿入射光線的傳輸方向依次排布；所述第一曲面、第三曲面、第四曲面、第五曲面、第六曲面、第七曲面、第八曲面及第十曲面均向入射光傳輸的方向凸出，所述第九曲面迎著入射光凸出。本發明提供的光學鏡頭具有較傳統激光加工聚焦鏡更大的入瞳直徑及焦距，有利于提高加工精度和加工速度，增大加工范圍，便于大幅面工件的激光加工，有效提高了加工效率。
- 專利類型發明專利
- 申請人大族激光科技產業集團股份有限公司;
- 發明人施宏艷;周朝明;彭金明;高云峰;
- 地址廣東省深圳市南山區高新技術園北區新西路9號大族激光大廈
- 申請號CN201410339985.0
- 申請時間2014年07月16日
- 申請公布號CN104122647B
- 申請公布時間2017年01月11日
- 分類號G02B13/00(2006.01)I;B23K26/064(2014.01)I;
