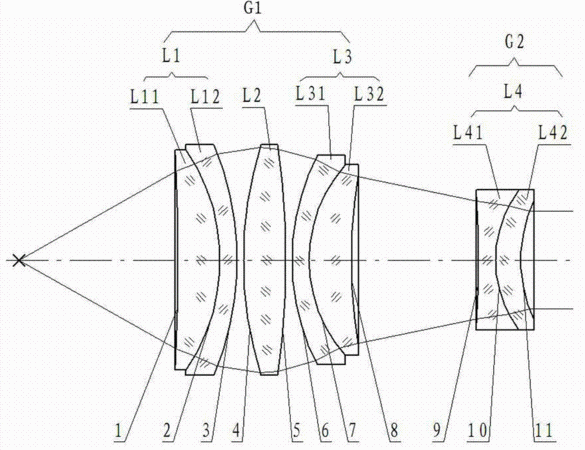

摘要：本發明公開了一種6倍長工作距離物鏡，整個系統由兩大組元組成，第一組元具有正的光焦度，第二組元具有負的光焦度；第一組元由三個透鏡組組成；第二組元由第四透鏡組組成；第一組元的焦距為fG1，第二組元的焦距為fG2，則它們之間滿足以下條件：0.98<|?fG2/?fG1|<1.35；第一組元里各個透鏡組中，第一透鏡組的焦距為fL1，第二透鏡組的焦距為fL2，第三透鏡組的焦距為fL3，它們滿足以下條件：119<fL2<135，0.5<?fL1/?fL3<0.7；第二組元的焦距為fG2，它滿足以下條件：-78<?fG2<-70。本發明解決物鏡觀察視場小，出瞳直徑小，成像清晰范圍難以達到100%的問題。
- 專利類型發明專利
- 申請人梧州奧卡光學儀器有限公司;
- 發明人陳群;
- 地址543002 廣西壯族自治區梧州市新興二路137號對外加工區第四幢
- 申請號CN201310546824.4
- 申請時間2013年11月07日
- 申請公布號CN103558676B
- 申請公布時間2015年08月12日
- 分類號G02B13/00(2006.01)I;G02B21/02(2006.01)I;
