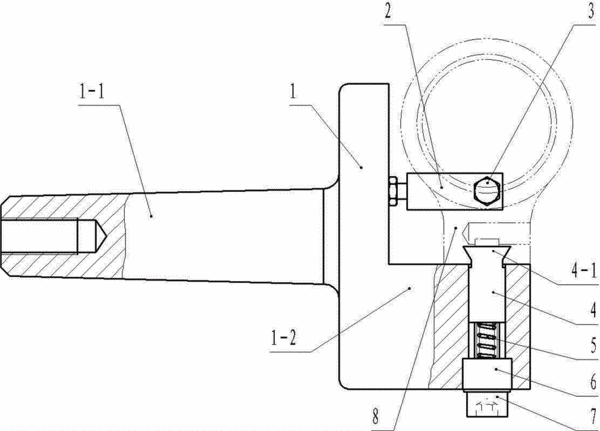

摘要：本實用新型公開了一種聚光器升降座車夾具，涉及機械加工技術領域，包括設有錐柄的夾具體，所述夾具體上設有工件安裝臺，所述工件安裝臺設有定位槽，在所述定位槽中插裝有其燕尾榫部伸出所述工件安裝臺臺面的燕尾塊，所述燕尾塊的底部設有蓋板和穿過所述蓋板與所述燕尾塊連接的固定螺釘；在所述夾具體近所述燕尾榫部一端設有通過支承桿穿裝的定位螺釘。與現有技術相比，本實用新型聚光器升降座車夾具，以聚光器升降座的燕尾槽與燕尾塊的燕尾榫部配合定位，保證聚光器升降座的安裝孔的加工精度達到設計要求。
- 專利類型實用新型
- 申請人梧州奧卡光學儀器有限公司;
- 發明人莫海;王永健;
- 地址543002 廣西壯族自治區梧州市新興二路137號對外加工區第四幢
- 申請號CN201420146348.7
- 申請時間2014年03月28日
- 申請公布號CN203831144U
- 申請公布時間2014年09月17日
- 分類號B23Q3/12(2006.01)I;
