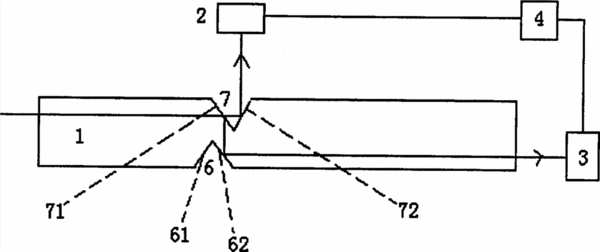

摘要：一種輸電線路上灰密檢測裝置，包括光波導1，第一光探測器2，第二光探測器3，信號處理器4，光波導1包括位于上部的第一V形槽7和位于下部的第二V形槽6，每個V形槽均具有兩個斜面，第一和第二V形槽位置錯開相互對置，檢測用激光束由光波導1的一端進入到光波導內，激光束由第一V形槽的第一斜面71分為兩束，最終第一光束被第二斜面72全反射到第一光探測器2上，第二光束被第一斜面反射之后入射到第二V形槽的第二斜面62上，第二光束被第二V形槽的第二斜面62反射之后繼續在光波導內沿縱軸傳播，最終入射到第二光探測器3上，其中第一光探測器和第二光探測器的輸出端均通過信號線連接至信號處理器4。
- 專利類型發明專利
- 申請人華北電力大學(保定);
- 發明人李松濤;任芝;
- 地址071003 河北省保定市永華北大街619號
- 申請號CN201510116412.6
- 申請時間2015年03月13日
- 申請公布號CN104730036A
- 申請公布時間2015年06月24日
- 分類號G01N21/55(2014.01)I;G01N21/94(2006.01)I;
