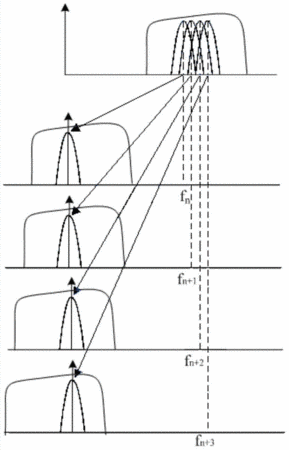

摘要：本發明公開了一種中頻濾波裝置、頻譜儀及中頻濾波方法，中頻濾波裝置包括：數字振蕩器單元，連接至數字混頻器單元，用于產生N個具有不同頻點信息的振蕩信號，并將振蕩信號發送至數字混頻器單元；數字混頻器單元，用于接收數字中頻信號，根據第一至第N振蕩信號將數字中頻信號下變頻為第一至第N基頻信號；濾波器單元，連接至數字混頻器單元，用于根據分辨率帶寬對第一至第N基頻信號進行濾波，從而得到濾波信號。頻譜儀包括信號采集單元、模擬混頻單元、數字中頻濾波單元、檢波單元和顯示單元。本發明的中頻濾波裝置在ADC的一個時鐘周期內，ADC只采集一次數字中頻信號，提高了中頻濾波裝置的工作效率。
- 專利類型發明專利
- 申請人深圳市鼎陽科技有限公司;
- 發明人梁杰;
- 地址518000 廣東省深圳市寶安區68區留仙三路安通達工業園4棟三樓
- 申請號CN201510131603.X
- 申請時間2015年03月24日
- 申請公布號CN104716921A
- 申請公布時間2015年06月17日
- 分類號H03H7/12(2006.01)I;
