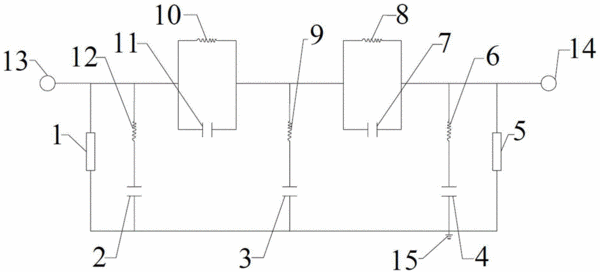

摘要：本實用新型公開的大功率帶阻濾波器，包括輸入端和輸出端以及接地端；輸入端與接地端之間設置有第一電阻，第一電感與第一電容串聯后設置于輸入端與接地端之間；輸出端與接地端之間設置有第二電阻，第五電感與第五電容串聯后設置于輸出端與接地端之間；輸入端分別連接有第二電感與第二電容的一端，第二電感和第二電容的另一端連接后，再分別連接至第三電感、第四電感、第四電容的一端，第三電感的另一端連接至第三電容后再連接至接地端，第四電感與第四電容的另一端連接至輸出端。本實用新型的大功率帶阻濾波器能夠通過大功率的短波帶，有效濾除基波信號，并且使得帶外平坦，對需要測量的雜散信號幾乎無損耗。
- 專利類型實用新型
- 申請人陜西烽火電子股份有限公司;
- 發明人王冬梅;
- 地址721006 陜西省寶雞市渭濱區清姜路七十二號
- 申請號CN201220724224.3
- 申請時間2012年12月25日
- 申請公布號CN202998014U
- 申請公布時間2013年06月12日
- 分類號H03H7/12(2006.01)I;
