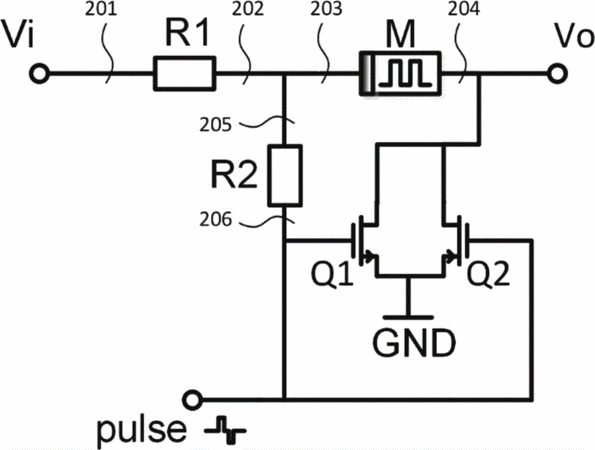

摘要：本發明公開了一種基于憶阻器的可編程模擬電路及其操作方法，可編程模擬電路包括：阻變元件、第一電阻、第二電阻、N型MOS管和P型MOS管；第一電阻的一端作為可編程模擬電路的第一端口，阻變元件的一端與第一電阻的另一端連接，阻變元件的另一端作為可編程模擬電路的第二端口；N型MOS管的漏極和P型MOS管的漏極均連接至阻變元件的另一端，N型MOS管的源極和P型MOS管的源極均接地；第二電阻的一端與第一電阻的另一端連接，第二電阻的另一端、N型MOS管的柵極和P型MOS管的柵極連接后作為可編程模擬電路的脈沖輸入端。本發明通過改變阻變元件的阻值來改變電路的性能，可應用于多種現有模擬電路之中，并且使用器件數較少，操作簡單，節省功耗和時間，提高電路工作效率。
- 專利類型發明專利
- 申請人華中科技大學;
- 發明人繆向水;孫康;李祎;孫華軍;
- 地址430074 湖北省武漢市洪山區珞喻路1037號
- 申請號CN201510127484.0
- 申請時間2015年03月23日
- 申請公布號CN104702264A
- 申請公布時間2015年06月10日
- 分類號H03K19/00(2006.01)I;
