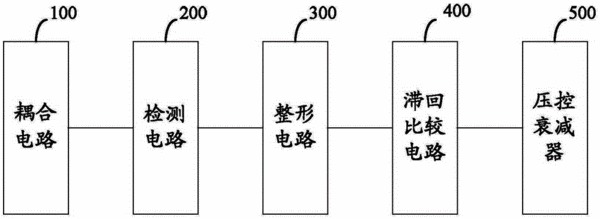

摘要：本發明提供一種用于防抖動時隙同步的模電裝置，包括：耦合電路、檢測電路、整形電路、滯回比較電路和壓控衰減器；耦合電路，用于從射頻通路上耦合射頻信號到所述檢測電路；檢測電路，用于將射頻信號轉換為電壓時域信號發送給整形電路；整形電路，用于將電壓時域信號轉換為三角波電壓時域信號發送給滯回比較電路；滯回比較電路，用于比較三角波電壓時域信號高于設定門限值時，輸出比較結果給壓控衰減器，控制壓控衰減器進行衰減工作。本發明實施例提供的該模電裝置完全通過硬件電路來實現了防抖動時隙信號的同步，由于硬件電路本身比數字方式的實時性就高，因此，本發明提供的模電裝置不僅能夠防抖動，而且反應速度快，實時性高。
- 專利類型發明專利
- 申請人海能達通信股份有限公司;
- 發明人曾志雄;邢志剛;馬學林;李嘉;
- 地址518057 廣東省深圳市南山區高新技術產業園北區北環路海能達大廈
- 申請號CN201410025789.6
- 申請時間2014年01月20日
- 申請公布號CN103795395B
- 申請公布時間2016年05月04日
- 分類號H03K19/00(2006.01)I;
