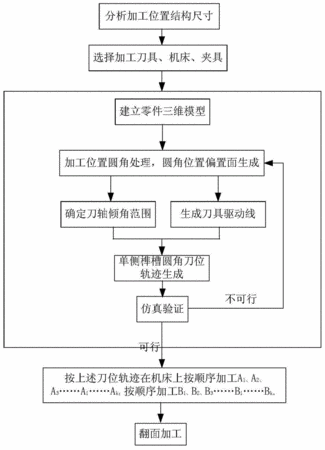

摘要：本發明涉及榫槽倒角的數控加工方法，主要步驟是：分析輪盤整體的結構特點，選擇數控加工的刀具、機床、夾具，生成榫槽倒角的數控加工刀位軌跡，依次加工輪盤榫槽單端面單側的倒角，加工同一端面另一側的倒角；第一端面倒角完成后，翻面加工另一端面的榫槽圓角。本發明利用點銑加工方法，首先對輪盤一端面，按榫槽加工順序銑削需要倒角的一半位置；之后按加工順序對稱銑削榫槽倒角的另一半位置；最后和之前的倒角加工無縫拼接而成。該方法，成功解決了榫槽倒角的問題，實現了利用五坐標機床對輪盤榫槽復雜結構的數控銑削倒角，并保證了倒角的加工質量和倒角尺寸的一致性，提高了生產效率，大大降低了操作人員的勞動強度。
- 專利類型發明專利
- 申請人西北工業大學;
- 發明人姚倡鋒;馬陸飛;任軍學;田衛軍;田榮鑫;黃新春;武導俠;譚靚;謝少華;
- 地址710072 陜西省西安市友誼西路127號
- 申請號CN201510080056.7
- 申請時間2015年02月13日
- 申請公布號CN104690350A
- 申請公布時間2015年06月10日
- 分類號B23C3/00(2006.01)I;
