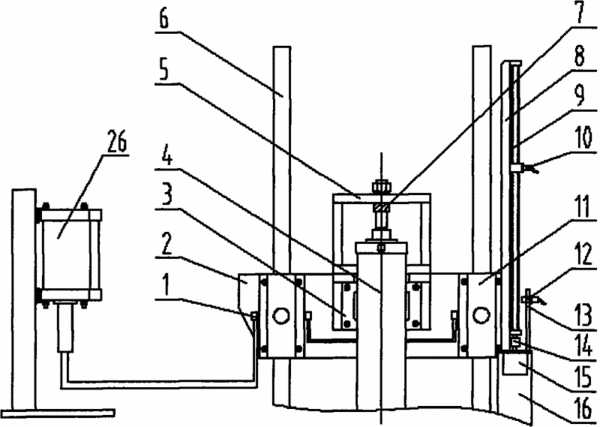

摘要：本實用新型涉及一種帶氣液鎖緊裝置的氣動式垂直沖擊臺，包括：工作臺部件、氣壓提升裝置、提升高度調節裝置、鎖緊裝置、氣路系統和控制器，工作臺上安裝連接架，連接架通過提升架和連接軸連接，連接軸和提升氣缸活塞桿螺紋連接。步進電機、絲杠支架和提升控制光電管支架裝在支架座上。絲杠兩端軸承支撐在絲杠支架上，并通過彈性聯軸器與步進電機的軸相連，高度控制光電管裝在與絲杠配合的螺母上。提升控制光電管安裝在光電管支架上。增壓氣缸把液壓油從接頭注入導向座，推動導向座中的活塞壓緊立柱，從而鎖緊工作臺。本實用新型鎖緊力大，動作迅速，可有效防止二次反彈；可實現單次、連續沖擊；可自動調節提升高度的，自動化程度高，維護方便。
- 專利類型實用新型
- 申請人蘇州世力源科技有限公司;
- 發明人吳斌;王琛;劉建平;郁南;
- 地址215011 江蘇省蘇州市高新區科技城龍山路2號
- 申請號CN201020640536.7
- 申請時間2010年12月03日
- 申請公布號CN201935797U
- 申請公布時間2011年08月17日
- 分類號G01M7/08(2006.01)I;
