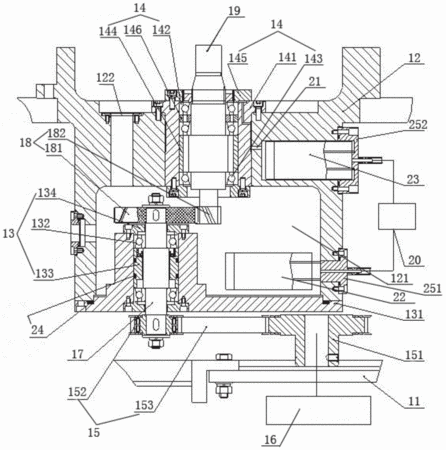

摘要：本實用新型公開了一種高加速度離心試驗機升速系統，包括安裝于機臺機架上的工作圓筒，工作圓筒包括內置有第一軸承組的下端部和內置有第二軸承組的上端部，該升速系統還包括一級升速機構和二級升速機構，其中一級升速機構包括由同步齒形帶傳動連接的主動齒形帶輪和從動齒形帶輪，且主動齒形帶輪與一驅動電機傳動連接，從動齒形帶輪鍵連接插設于第一軸承組中的第一齒輪軸，二級升速機構括相互嚙合的主動斜齒輪和從動斜齒輪，從動斜齒輪鍵連接插設于第二軸承組中的第二齒輪軸，主動斜齒輪鍵連接第一齒輪軸。本實用新型不僅結構緊湊，空間利用率較高，且軸承選用要求相對低，采用兩級升速，可以實現較高升速比。
- 專利類型實用新型
- 申請人蘇州世力源科技有限公司;
- 發明人郁南;劉建平;
- 地址215000 江蘇省蘇州市高新區科技城龍山路2號
- 申請號CN201420603781.9
- 申請時間2014年10月17日
- 申請公布號CN204127240U
- 申請公布時間2015年01月28日
- 分類號F16H37/02(2006.01)I;F16H57/021(2012.01)I;F16H57/04(2010.01)I;
