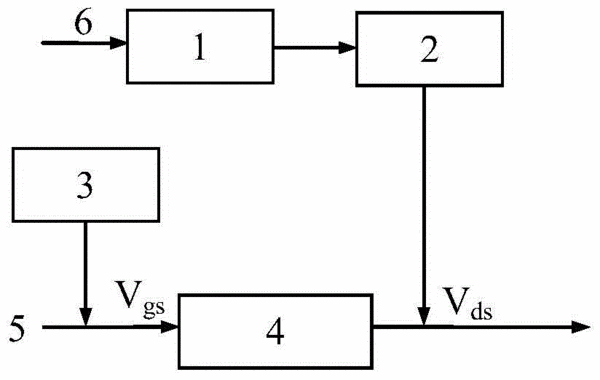

摘要：本發明提供了一種功率放大器輸出控制裝置，功率放大器末級GaAs場效應管的源極接地；功率放大器末級GaAs場效應管柵極供電單元輸出Vgs為功率放大器末級GaAs場效應管柵極提供固定的負壓偏置；功率放大器末級GaAs場效應管漏極供電單元連接功率放大器末級GaAs場效應管的漏極；信號處理單元接收控制指令，并根據控制指令改變功率放大器末級GaAs場效應管漏極供電單元的輸出電壓。本發明可以在輸出功率減小的同時使GaAs類型A類功率放大器的功耗降低，從而保證A類功率放大器末級GaAs場效應管功率放大器長時間工作不會過熱燒毀。
- 專利類型發明專利
- 申請人西安愛生技術集團公司;西北工業大學;
- 發明人孫文友;祝小平;段哲民;宋祖勛;胡永紅;張小林;
- 地址710065 陜西省西安市灃惠南路34號
- 申請號CN201510041438.9
- 申請時間2015年01月28日
- 申請公布號CN104617887A
- 申請公布時間2015年05月13日
- 分類號H03F1/02(2006.01)I;H03F1/52(2006.01)I;
