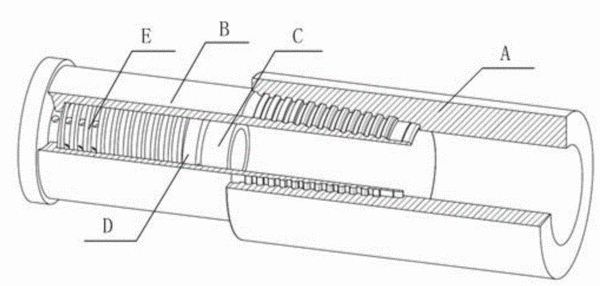

摘要：本發明提出一種管柱結構保險閥，由管體、殼體、閥芯、調節擋板和壓縮彈簧構成。管體是管路中一支管的端口；殼體通過螺紋與管體相連接，殼體是保險閥的主體部分之一；閥芯的管體部分穿入到殼體內部，另一端通過密封材料與殼體接觸，形成密封副；調節擋板通過螺紋與閥芯管體連接，用于調節閥門的泄壓應力；彈簧用于給閥芯提供一個初始預緊力，保證閥門在正常壓力下實現可靠密封。本發明具有結構簡單、功能可靠。該閥門在復合載荷下能實現：小于極限壓力下的密封功能和大于極限壓力的泄壓功能。且可通過調節彈簧初始預緊力的大小而給定閥門的極限壓力。該保險閥具有較強的通用性，可以廣泛使用于工業中，且制造加工成本低。
- 專利類型發明專利
- 申請人西北工業大學;
- 發明人郭偉;崔衛民;何勃;孫中超;杜曉峰;
- 地址710072 陜西省西安市友誼西路127號
- 申請號CN201410680696.7
- 申請時間2014年11月24日
- 申請公布號CN104455599A
- 申請公布時間2015年03月25日
- 分類號F16K17/06(2006.01)I;
