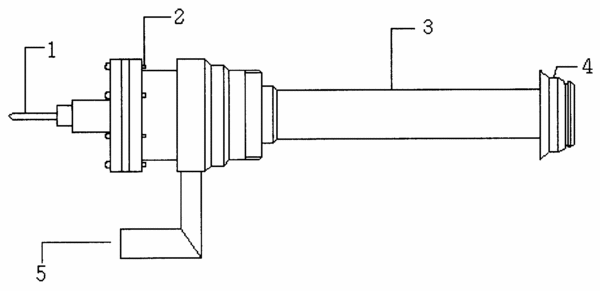

摘要:本實用新型公開了一種微量爆炸物離子檢測器,由金屬外殼、電源接頭、電信號輸出口、前、后放射源盒、標準參照筒、吸氣泵接口、離子收集器、電極板和絕緣層組成,筒狀金屬外殼內部由絕緣層將內筒分為內環和外環兩個氣流通道,內環通道壁上的通氣孔與外環氣流通道相通,內環空腔內安裝空筒狀后放射源盒,在外殼的細頂端套裝前放射源盒,前、后放射源盒之間的內環通道內插入標準參照筒,外殼的粗頂端法蘭連接電源接頭并在法蘭上設有電信號輸出口,在外殼的臺階處設置吸氣泵接口,在外殼內部的電極板上設置離子收集器,離子收集器上的電信號通過電信號輸出口導出。本實用新型體積小巧、結構簡單、探測時間短且靈敏度高,便于攜帶操作方便,可以在任何環境狀況下應用。
- 專利類型實用新型
- 申請人北京聲迅電子有限公司;
- 發明人譚政;
- 地址100094北京市海淀區永豐產業基地豐賢中路7號北京聲迅電子有限公司
- 申請號CN200620139508.0
- 申請時間2006年09月05日
- 申請公布號CN200953014Y
- 申請公布時間2007年09月26日
- 分類號G01N27/66(2006.01);
