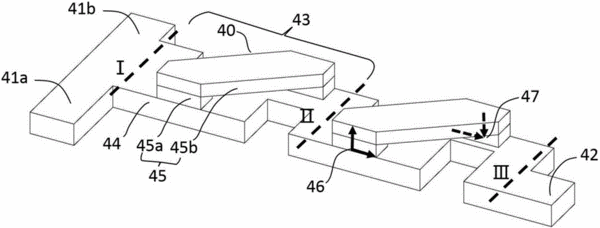

摘要：本發明公開了一種橋式結構的分割重組被動式微混合器，屬于微流控芯片技術領域。該微混合器主要包含位于入口和出口之間的數個混合單元43；混合單元43由下層平面內方波狀通道44以及平面外橋式結構通道45構成，而每一個橋式結構通道45包含兩個中間層通孔45a和上層傾斜通道45b。有益效果：流體到達各混合單元43的分割區域46時，由于中間層通孔45a和橋式通道45的存在，流體被分割成支流后在混合區域47重新混合，在此過程中同時產生垂直和水平界面，即構成了T形流體界面，大大增加了兩種流體的接觸面積；流體在彎曲的三維通道內流動，在每一個轉角處均會產生二次流擾動，增強混沌對流效應，進一步增強混合效果。
- 專利類型發明專利
- 申請人西北工業大學;
- 發明人常洪龍;李小平;
- 地址710072 陜西省西安市友誼西路127號
- 申請號CN201410153596.9
- 申請時間2014年04月17日
- 申請公布號CN104138728B
- 申請公布時間2016年01月27日
- 分類號B01F13/00(2006.01)I;B01L3/00(2006.01)I;
