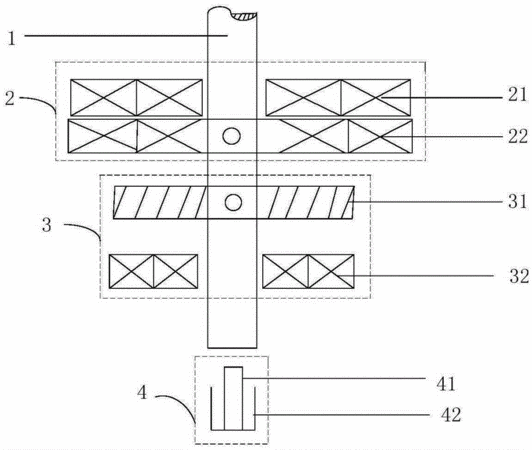

摘要：本發明公開了一種非對稱斥力機構，包括傳動桿、主快速斥力單元、次快速斥力單元和緩沖單元。主快速斥力單元由可動斥力線圈和第一固定斥力線圈組成。次快速斥力單元由可動斥力鋁盤和第二固定斥力線圈組成。其中，可動斥力線圈和可動斥力鋁盤固定在傳動桿上，第一固定斥力線圈和第二固定斥力線圈固定在斥力機構線圈安裝板上。本發明提供的非對稱斥力機構充分利用線圈-線圈式斥力結構在大負載下高效率的特點來提高斥力機構驅動效率，同時通過減少斥力盤與斥力線圈、斥力線圈與斥力線圈間的碰撞來延長斥力機構壽命。用戶可以針對應用場合需求靈活選擇分閘單元與合閘單元。該非對稱斥力機構結構簡單，動作迅速；驅動效率高，使用壽命長，操作靈活。
- 專利類型發明專利
- 申請人華中科技大學;國網智能電網研究院;
- 發明人袁召;何俊佳;喻新林;趙文婷;尹小根;潘垣;魏曉光;高沖;張升;張寧;
- 地址430074 湖北省武漢市洪山區珞喻路1037號
- 申請號CN201410341012.0
- 申請時間2014年07月17日
- 申請公布號CN104124110B
- 申請公布時間2016年05月25日
- 分類號H01H71/10(2006.01)I;H01H71/24(2006.01)I;H01H71/66(2006.01)I;
