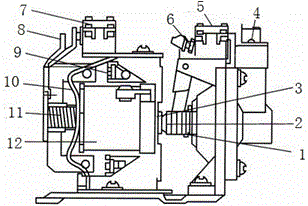

摘要：本發明公開了一種電力低壓配電線路中專用的斷路器保護裝置，結構包括：塔形彈簧、推桿、推板、調節螺釘、延時觸點、杠桿、瞬時觸頭、彈簧片、鐵芯、銜鐵、反作用彈簧、線圈，所述的塔形彈簧纏繞安裝在推桿上，塔形彈簧的壓縮長度和推桿長度相同，所述的推桿的一端頂在推板上，推板是采用絕緣材料制成，所述的調節螺釘能夠調節推桿的位置和角度，所述的推桿與杠桿通過鉸鏈連接，杠桿的右端與延時觸點連接，所述的瞬時觸點的左側與彈簧片緊靠，彈簧片的下端連接鐵芯，所述的鐵芯與銜鐵連接，銜鐵的中部安裝反作用彈簧，所述的反作用彈簧的另一端固定安裝，所述的銜鐵的右側安裝線圈，所述的線圈采用絕緣蠟紙纏繞。本發明設計科學合理，結構組成簡單，使用靈活方便，具有非常廣闊的應用前景。
- 專利類型發明專利
- 申請人黑龍江傲立輔龍科技開發有限公司;
- 發明人馬炳剛;
- 地址150090 黑龍江省哈爾濱市南崗區湘江路92號8層
- 申請號CN201410585999.0
- 申請時間2014年10月28日
- 申請公布號CN105632844A
- 申請公布時間2016年06月01日
- 分類號H01H71/10(2006.01)I;
