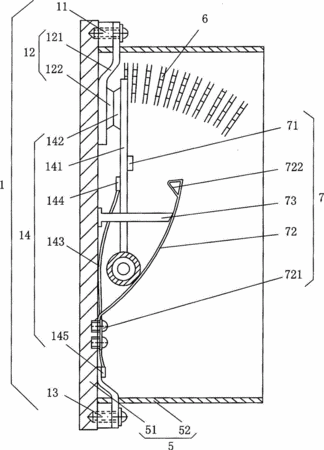

摘要：一種用于低壓斷路器主接線短路預檢的接觸式切換裝置，屬于低壓電器附件領域。低壓斷路器包括觸頭系統、中軸、鎖緊裝置、操作手柄、底座及消弧室，觸頭系統包括動觸頭機構，動觸頭機構包括動觸頭接觸臂，中軸的一端與操作手柄連接、另一端與鎖緊裝置連接，特點：接觸式切換裝置包括預檢接觸板、一對彈性觸臂及一對限位器，預檢接觸板安裝在動觸頭接觸臂一側的中部，一對彈性觸臂設在預檢接觸板的下方且位于動觸頭接觸臂寬度方向的兩側，彈性觸臂的一端固定在底座上、另一端向上延伸至預檢接觸板的滑動軌道處，一對限位器設在一對彈性觸臂朝向預檢接觸板的一側且對應于彈性觸臂的近中部。能用于在低壓斷路器合閘前檢測負載側主接線的短路故障。
- 專利類型發明專利
- 申請人常熟理工學院;
- 發明人羅野;李智超;
- 地址215500 江蘇省蘇州市常熟市南三環路99號
- 申請號CN201410186929.8
- 申請時間2014年05月06日
- 申請公布號CN103996577B
- 申請公布時間2015年12月02日
- 分類號H01H71/10(2006.01)I;H01H71/46(2006.01)I;
