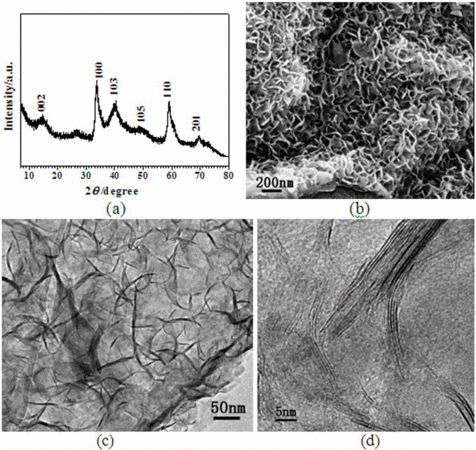

摘要:本發明公開了一種Mo0.5W0.5S2納米瓦與石墨烯復合納米材料及其制備方法,其由少層數的Mo0.5W0.5S2納米瓦與石墨烯復合構成,Mo0.5W0.5S2與石墨烯之間的物質的量之比為1:1?1:4。其制備方法是首先將氧化石墨烯超聲分散在去離子水中,再加入雙子表面活性劑,并充分攪拌,然后依次加入L?半胱氨酸和硫代鉬酸銨和硫代鎢酸銨,并充分攪拌使其溶解,將上述混合分散體系轉移到水熱反應釜中,于230?250℃下水熱反應20?24?h后,自然冷卻至室溫,離心收集固體產物,用去離子水充分洗滌,干燥,最后在氮氣/氫氣混合氣氛中熱處理,制備得到Mo0.5W0.5S2納米瓦與石墨烯復合納本材料。本發明的方法具有簡單、方便的特點,不需要消耗有機溶劑。所制備的復合納本材料作為鋰離子電池電極材料和電催化材料具有廣泛的應用。
- 專利類型發明專利
- 申請人浙江大學;
- 發明人陳衛祥;馬琳;黃國創;王臻;葉劍波;
- 地址310027 浙江省杭州市浙大路38號
- 申請號CN201410340019.0
- 申請時間2014年07月17日
- 申請公布號CN104091933B
- 申請公布時間2017年01月18日
- 分類號H01M4/36(2006.01)I;H01M4/62(2006.01)I;B82Y30/00(2011.01)I;B82Y40/00(2011.01)I;
