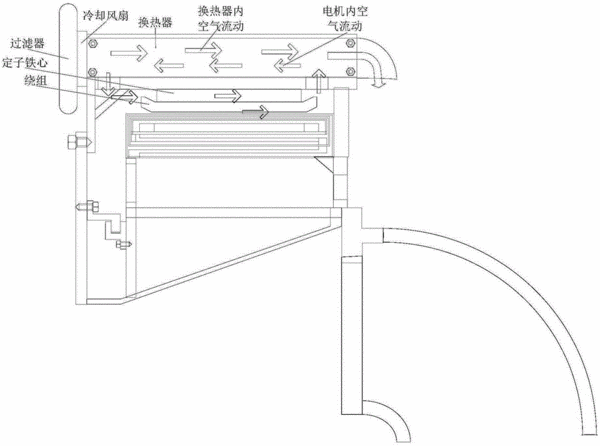

摘要：本發明公開了一種超導風力發電機旋轉冷卻系統，其包括至少一個貼附布置于超導風力發電機的外轉子的鐵芯筒體外周壁上的換熱單元，其中，換熱單元包括過濾器，冷卻風扇、換熱器和換熱器殼體，過濾器設置在換熱器殼體端部，表面均布多個過濾孔，冷卻風扇置于過濾器后端，并與換熱器殼體內腔相通，換熱器殼體軸向貼附在鐵芯筒體外壁上，表面上開有多個散熱孔，并可與鐵芯筒體外壁上開設的通孔相通，并通過換熱器殼體另一端的出口排出，實現對流冷卻。本發明還公開了具有上述冷卻系統的風力發電機。本發明可充分利用超導電機葉片旋轉所引起的強迫通風，另外在一定程度上縮短了超導電機內的冷卻路徑，提高了超導電機冷卻風扇的效率與整機的效率。
- 專利類型發明專利
- 申請人華中科技大學;
- 發明人曲榮海;張斌;王晉;方海洋;
- 地址430074 湖北省武漢市洪山區珞喻路1037號
- 申請號CN201410140538.2
- 申請時間2014年04月08日
- 申請公布號CN103956883B
- 申請公布時間2016年02月24日
- 分類號H02K55/00(2006.01)I;
