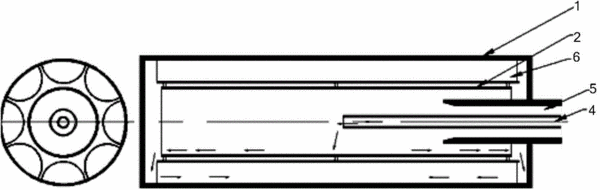

摘要:本實用新型提供了一種適用于超導電機轉子線圈冷卻的旋轉熱筒結構及使用方法,包括:內筒、外筒、輪輻式葉輪結構;內筒依靠輪輻式葉輪結構支撐懸浮于外筒內部聯接為一體;內筒四周與外筒之間均存在間距,所述內筒側壁與外筒側壁之間的間距所形成的空間被輪輻式葉輪結構分隔成沿周向均布的單元管狀空間。本實用新型通過改變傳統的集中式旋轉熱管的結構,使得制冷介質與熱筒內壁的接觸面積變大,而壁厚可以減小,從而增大轉子線圈熱傳導獲得的熱量,提高轉子的換熱效率,應用于超導電機轉子的冷熱交換系統,有利于提高超導電機的質量。
- 專利類型實用新型
- 申請人上海超導科技股份有限公司;清華大學;
- 發明人孫仁君;瞿體明;宋彭;吳其紅;朱佳敏;洪智勇;
- 地址201203 上海市浦東新區芳春路400號1幢3層301-15室
- 申請號CN201520253383.3
- 申請時間2015年04月21日
- 申請公布號CN204615616U
- 申請公布時間2015年09月02日
- 分類號H02K55/00(2006.01)I;H02K9/04(2006.01)I;
