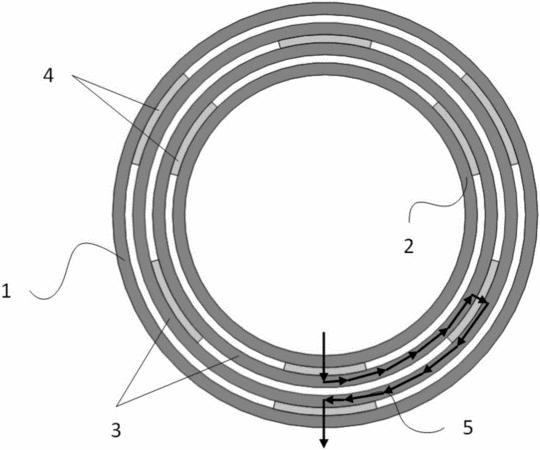

摘要：本發明公開一種用于超導電機的力矩傳導結構，包括與處于低溫狀態超導線圈端面相連的第一環、與處于常溫狀態電機軸端相連的第二環，以及連接前面兩者的環形力矩傳導部件，其中環形力矩傳導部件由多個環形傳導件和多個弧形連接件組成，環形傳導件同心設置在第一環與第二環之間并沿徑向間隔分布；弧形連接件沿周向安裝在各個環形傳導件的間隙內且彼此間隔地交錯分布，熱通量從第二環經弧形連接件后沿著與其相連的環形傳導件周向流動，再經下一弧形連接件依次進入與之相鄰的下一環形傳導件后繼續沿周向流動。本發明在利用環形周向長度延長傳熱路徑以降低傳熱效果的同時，得以承受電機定子與轉子之間的電磁力，能更好地滿足超導電機的需求。
- 專利類型發明專利
- 申請人華中科技大學;
- 發明人曲榮海;祝喆;王晉;方海洋;
- 地址430074 湖北省武漢市洪山區珞喻路1037號
- 申請號CN201410091620.0
- 申請時間2014年03月13日
- 申請公布號CN103825427B
- 申請公布時間2016年01月13日
- 分類號H02K55/00(2006.01)I;H02K7/00(2006.01)I;
