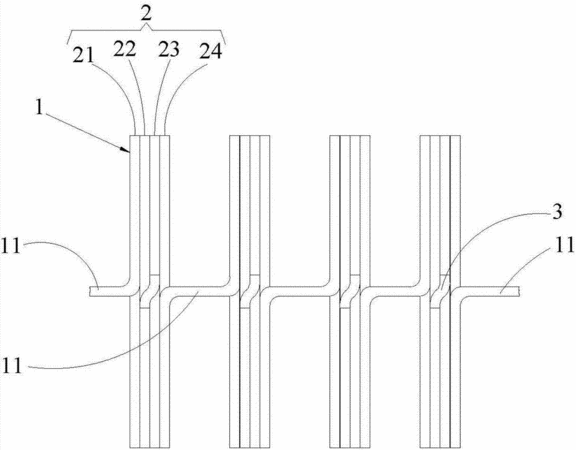

摘要：本發明涉及圓筒形直線電機領域，尤其涉及用于圓筒形直線電機的定子繞組及其繞線方法。本發明提供的用于圓筒形直線電機的定子繞組，包括若干由電磁線繞制成的單餅線圈，各所述單餅線圈相互串聯，各所述單餅線圈具有偶數層線圈，各所述單餅線圈兩端的線圈引出線均設置于所述單餅線圈的外側，所述單餅線圈一端部的一層線圈為從外到內的繞線結構，與其相鄰層的線圈為從內到外的繞線結構，且各所述線圈的繞線方向相同，同時本發明還提供上述定子繞組的繞設方法。本發明能夠進一步的提高電機槽的槽滿率，以提高電機槽的內部空間設計的靈活性。
- 專利類型發明專利
- 申請人深圳市大族激光科技股份有限公司;深圳市大族電機科技有限公司;
- 發明人王國元;李明;高云峰;
- 地址518000 廣東省深圳市南山區高新技術園北區新西路9號
- 申請號CN201210557059.1
- 申請時間2012年12月20日
- 申請公布號CN103887911A
- 申請公布時間2014年06月25日
- 分類號H02K3/28(2006.01)I;H02K15/04(2006.01)I;
