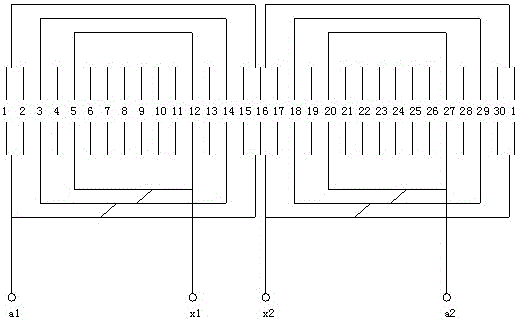

摘要：本實用新型公開一種二極單、三相永磁發電機的多電壓單雙層繞組，其特點是在轉子永磁為二極，定子槽數為30槽的發電機中布置三相繞組，每極布置6個線圈，6個線圈分成2組，每組3個線圈，為同心式線圈串聯而成，屬于A相有a1x1和x2a2二個繞組，A，B，C三相繞組結構完全相似，屬于B相有b1y1和y2b2二個繞組，屬于C相有c1z1和z2c2二個繞組，三相互差120°電角度，是三相對稱繞組，這種繞組雙層槽中不用層間絕緣，所有槽中無層間絕緣，每個槽內導體數相同，便于機械下線，每個繞組中3次及3的奇數倍諧波繞組系數為零，相電壓波形畸變率小于5%，并聯支路數可以為1，也可以為2，可以![]()
接法。
- 專利類型實用新型
- 申請人泰豪科技股份有限公司;
- 發明人林政安;
- 地址330000 江西省南昌市高新開發區清華泰豪大樓
- 申請號CN201521000766.6
- 申請時間2015年12月07日
- 申請公布號CN205544683U
- 申請公布時間2016年08月31日
- 分類號H02K3/28(2006.01)I;H02K3/12(2006.01)I;
