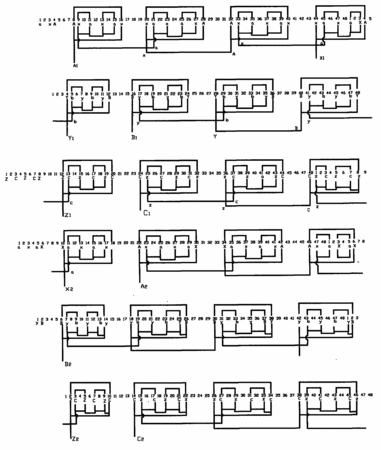

摘要：一種分數槽雙Y移30度的6相整流繞組，其特征是48槽28極6相雙Y移30度分數槽繞組設計成二種跨距的線圈組成，一種線圈跨距為8，另一種線圈跨距為2，跨距為8的線圈匝數是跨距為2的線圈匝數的2倍，一個跨距為8的線圈和2個跨距為2的線圈，這三個線圈組成1聯，每4聯組成1相繞組。本實用新型的技術效果是：1.接成六相全橋整流可以大大消弱5、7次諧波；2.本實用新型與48槽2極工頻50HZ三相交流繞組和中頻三次諧波單相繞組不會有互感干擾；3.此雙Y移30度6相繞組11、13、17、19次諧波含量少，6相整流后5、7次又減少很多，故整流后直流電壓紋波系數很小，小于1％，直流電品質優良。
- 專利類型實用新型
- 申請人泰豪科技股份有限公司;
- 發明人林政安;
- 地址330000江西省南昌市高新開發區高新大道泰豪大廈
- 申請號CN200920185581.5
- 申請時間2009年06月26日
- 申請公布號CN201430482Y
- 申請公布時間2010年03月24日
- 分類號H02K3/28(2006.01)I;H02K3/04(2006.01)I;
