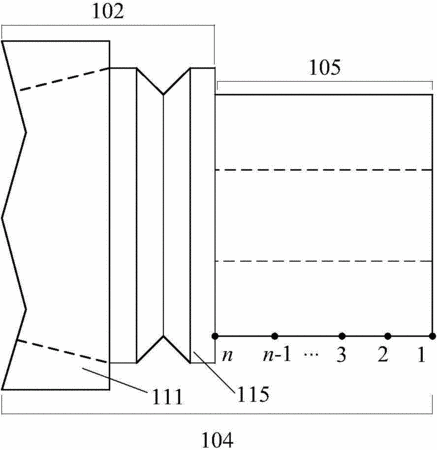

摘要:本發明公開了一種銑削刀柄與主軸組件的多點頻響函數的預測方法,用于解決現有刀柄與主軸組件的多點頻響函數獲取的方法復雜的技術問題。技術方案是首先通過測試一個標準刀柄在等距拾振點處的頻響函數,計算出刀柄底座與主軸組件的頻響函數;然后計算實際使用的刀柄的伸出部分上各拾振點和伸出部分與刀柄底座連接點處的頻響函數;最后將以上的兩組頻響函數用響應耦合子結構分析法剛性耦合,生成刀柄與主軸組件在不同拾振點對應于不同激振點下的頻響函數。該方法與背景技術相比較,只需要做一次力錘沖擊實驗以獲取刀柄底座與主軸組件的頻響函數Gdd,之后通過預測的方法獲取刀柄與主軸組件多點頻響函數,減少了力錘沖擊實驗次數。
- 專利類型發明專利
- 申請人西北工業大學;
- 發明人張衛紅;楊昀;萬敏;潘文杰;馬穎超;
- 地址710072 陜西省西安市友誼西路127號
- 申請號CN201410106048.0
- 申請時間2014年03月21日
- 申請公布號CN103852229A
- 申請公布時間2014年06月11日
- 分類號G01M7/02(2006.01)I;
