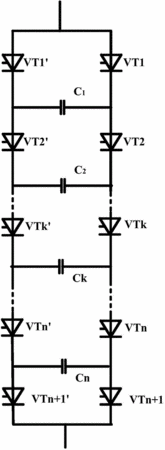

摘要：本發明提供了一種新型強迫換相橋路，所述換相橋路的一相半橋臂包括并聯連接的兩個晶閘管串；晶閘管串包括串聯連接的N+1個晶閘管；兩個晶閘管串中電氣連接順序相同的晶閘管的陰極通過電容相連；電容的數目為N，N至少為2。和現有技術相比，本發明提供的一種新型強迫換相橋路，適用于傳統高壓直流輸電中，不僅可以實現故障情況下晶閘管的可靠關斷，而且在換流閥正常工作時電容器不投入使用，因此不會產生大量諧波，延長電容使用壽命；同時電容器采用分級方式，將換相橋路中單個電容承受的電壓由N個電容器共同來承受，解決了單個電容的耐壓問題，減小了電容器的制造成本及參數要求。
- 專利類型發明專利
- 申請人華北電力大學;國網智能電網研究院;中電普瑞電力工程有限公司;國家電網公司;
- 發明人郭春義;李春華;劉羽超;趙成勇;李路遙;許韋華;陽岳希;
- 地址102206 北京市昌平區北農路2號
- 申請號CN201410081076.1
- 申請時間2014年03月06日
- 申請公布號CN103825484A
- 申請公布時間2014年05月28日
- 分類號H02M7/521(2006.01)I;H02M1/12(2006.01)I;
