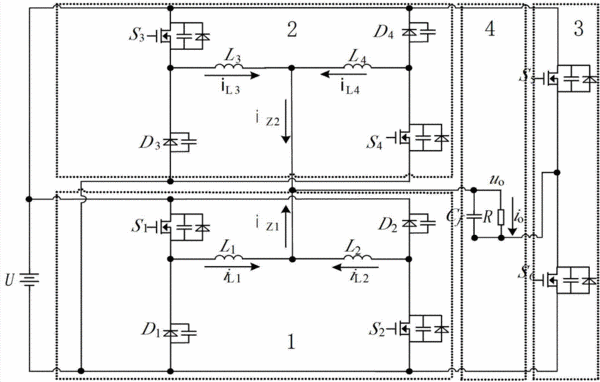

摘要：本發明涉及一種逆變器，尤其涉及一種全橋逆變器。本發明的多電平全橋逆變器，包括電源U、第一全橋逆變電路（1）、第二全橋逆變電路（2）、工頻換向電路（3）和負載電路（4），電源U分別與并聯的第一全橋逆變電路（1）、第二全橋逆變電路（2）電連接，第一全橋逆變電路（1）通過負載電路（4）與工頻換向電路（3）電連接，第二全橋逆變電路（2）與工頻換向電路（3）電連接。本發明的多電平全橋逆變器零電流開通，并且其控制簡單，不需要引入諧振電路、輔助開關；該逆變器體積小，而且適合于大功率場合；輸出電流諧波含量低，波形好。
- 專利類型發明專利
- 申請人江蘇綠揚電子儀器集團有限公司;
- 發明人高顯揚;陳晨;
- 地址212200 江蘇省鎮江市揚中市綠揚路88號
- 申請號CN201210447651.6
- 申請時間2012年11月09日
- 申請公布號CN103812370A
- 申請公布時間2014年05月21日
- 分類號H02M7/521(2006.01)I;
