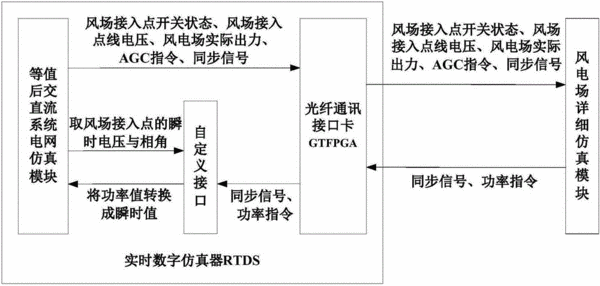

摘要：本發明公開了電力系統源網聯合仿真建模與運行控制技術領域中的一種風電場仿真機與RTDS仿真器的自定義接口,用于實時數字仿真器RTDS與風電廠仿真系統之間的數據通信。該自定義接口分別與實時數字仿真器RTDS中的等值后交直流系統電網仿真模塊和光纖通訊接口卡相連，光纖通訊接口卡與風電廠仿真系統中的風電場詳細仿真模塊相連；自定義接口用于接收上行信號數據，并從等值后交直流系統電網仿真模塊采集風場接入點的瞬時電壓和風場接入點的瞬時相角，再根據接收和采集的數據，計算得到瞬時電流并將所述瞬時電流發送至等值后交直流系統電網仿真模塊。本發明實現了風電場詳細仿真機與RTDS電網聯合仿真。
- 專利類型發明專利
- 申請人華北電力大學;
- 發明人張海波;王莉莉;王勝堯;劉吉臻;
- 地址102206 北京市昌平區回龍觀朱辛莊2號
- 申請號CN201410067060.5
- 申請時間2014年02月26日
- 申請公布號CN103777525B
- 申請公布時間2016年01月13日
- 分類號G05B17/02(2006.01)I;
