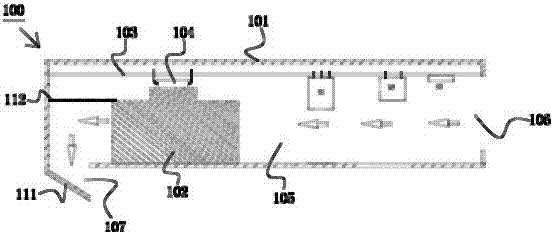

摘要：本實用新型提供一種具有強制散熱功能，提高散熱效果的一種變頻空調控制器散熱裝置，包括電控盒、散熱器、PCB板和電子發熱器件，所述電控盒內設有四面封閉的風道，所述風道的兩端設有進風口和出風口，所述散熱器、PCB板和電子發熱器件設于風道內，所述散熱器包括突臺部、基部和散熱翅片，所述PCB板和電子發熱器件設于突臺部上方。本實用新型由于室外機風扇的運轉，電控盒的出風口處形成一個負氣壓空間，電控盒的風道內由于進風口與出風口之間的氣壓差形成散熱氣流。散熱氣流對風道內的散熱器、PCB板和電子發熱器件進行散熱，帶走熱量。由于散熱氣流為來自室外機側面的相對溫度較低的外部空氣，并非流經換熱器之后的高溫氣流，故能夠大大提高散熱效果。
- 專利類型實用新型
- 申請人廣東科龍空調器有限公司;
- 發明人王斌;
- 地址528303 廣東省佛山市順德區容桂橋東路2號
- 申請號CN201320450526.0
- 申請時間2013年07月26日
- 申請公布號CN203442985U
- 申請公布時間2014年02月19日
- 分類號F24F1/24(2011.01)I;
