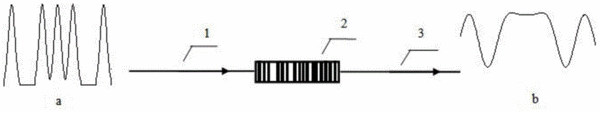

摘要:本發明公開了一種RZ到NRZ碼型轉換光纖光柵設計方法及其裝置,方法包括任意給定一組偽隨機碼,確定占空比和信號速率時RZ碼和NRZ碼的離散化數值序列做快速傅立葉變換,得到RZ和NRZ碼功率譜的離散化數值序列;用NRZ碼功率譜的離散化數值序列減去RZ碼功率譜的離散化數值序列,得到一組新的離散化數值序列;根據RZ碼功率譜一階邊帶的寬度,選取一寬度比RZ碼功率譜一階邊帶寬度小的裁剪窗口對新的離散化數值序列進行裁剪后乘以二得到光纖光柵的光譜響應;根據光纖光柵的光譜響應,采用包括取樣光柵法或反向層剝法設計出光柵的結構。本發明的裝置可實現RZ到NRZ的全光碼型轉換,具有結構簡單,性價比高,易于與光纖通信系統連接等優點。
- 專利類型發明專利
- 申請人佛山科學技術學院;華中科技大學;
- 發明人曹輝;舒學文;林楚濤;左軍;
- 地址528000 廣東省佛山市江灣一路18號
- 申請號CN201310530409.X
- 申請時間2013年10月31日
- 申請公布號CN103576223B
- 申請公布時間2015年10月07日
- 分類號G02B5/18(2006.01)I;G02F1/365(2006.01)I;
