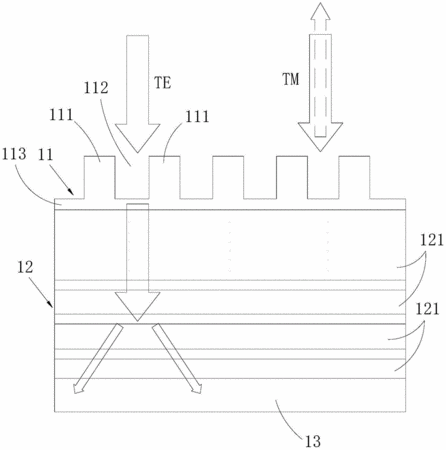

摘要：本發明涉及衍射光柵鏡的技術領域，公開了反射式衍射光柵鏡和應用了該反射式衍射光柵鏡的大功率激光器。反射式衍射光柵鏡包括將入射光束按照偏振方向選擇性透過過載反射的光柵結構、介質膜結構以及基底。光柵結構、介質膜結構以及基底依序層疊布置。光柵結構包括多個圓環壁，多個圓環壁形成多個同心圓結構，相鄰的圓環壁之間形成有光柵溝槽。本發明提供的反射式衍射光柵鏡，其通過設置光柵結構，偏振方向與圓環壁相切的偏振光可以透過，而沿與圓環壁垂直的偏振光則會反射，形成徑向偏振光束。介質膜結構可以對透過光柵結構的偏振光起到良好的導波作用，使得反射式衍射光柵鏡可以取得純度較高的徑向偏振光輸出。
- 專利類型發明專利
- 申請人大族激光科技產業集團股份有限公司;
- 發明人魏寧;劉晉;盧洪湖;周桂兵;陳根余;陳燚;高云峰;
- 地址518000 廣東省深圳市南山區高新技術園北區新西路9號
- 申請號CN201410156216.7
- 申請時間2014年04月17日
- 申請公布號CN105022110A
- 申請公布時間2015年11月04日
- 分類號G02B5/18(2006.01)I;G02B5/30(2006.01)I;
