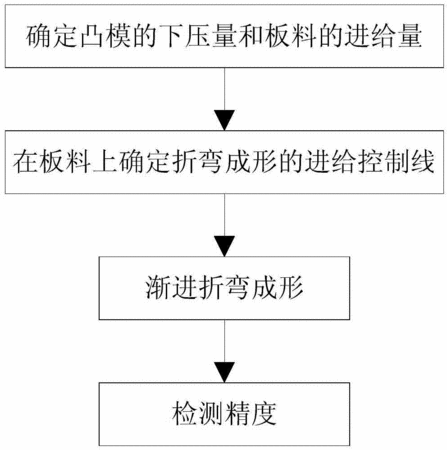

摘要：一種帽形件漸進折彎成形方法，通過簡單模具配合以板料折彎機完成多段圓弧的復雜帽形零件成形：將多段圓弧的復雜帽形零件的各段圓弧展開成平板，以確定平板毛坯尺寸，根據毛坯尺寸建立三維模型，以圓弧為基準劃分區域。對多段圓弧的復雜帽形零件成形過程進行數值模擬，先漸進折彎兩側圓弧，再折彎中間圓弧，最后折彎各段區域的分界線，根據模擬結果確定折彎過程中每一道次的板料的進給量和凸模下壓量。本發明使得成形的帽形件各部分厚度基本一致，可以很好的保證成形零件的表面質量和成形精度。并且控制變形的過程簡單，具有成本低、周期短的特點。
- 專利類型發明專利
- 申請人西北工業大學;
- 發明人孫寶龍;王永軍;陳華;
- 地址710072 陜西省西安市友誼西路127號
- 申請號CN201310413182.0
- 申請時間2013年09月10日
- 申請公布號CN103480704A
- 申請公布時間2014年01月01日
- 分類號B21D5/06(2006.01)I;B21D37/10(2006.01)I;
