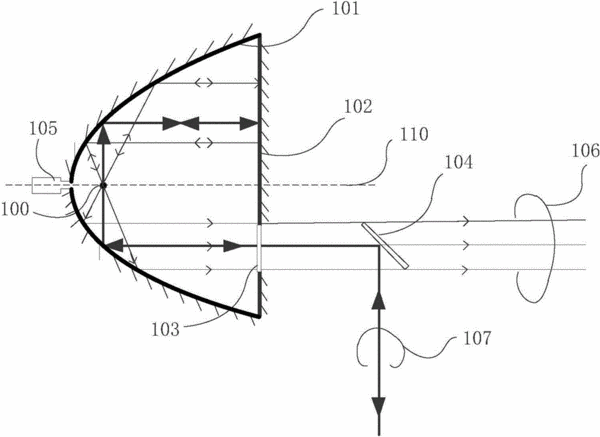

摘要：本發明公開了一種自由空間氣體拉曼散射收集裝置，尤其適用于微量氣體成分檢測。本發明裝置包括旋轉拋物面反射鏡和平面反射鏡；旋轉拋物面反射鏡為拋光的高反射鏡面，平面反射鏡的反射面與拋物面反射鏡中心軸線垂直，且旋轉拋物面反射鏡和平面反射鏡構成作為樣品池的封閉區間，在拋物面反射鏡的拋物曲線頂點設有用于對樣品池內被測氣體進行快速更換的進氣口，平面反射鏡上設有用于實現探測激光的入射和散射光的收集的窗口。本發明裝置結構簡單，光路調整方便，可以有效地收集樣品池內產生的拉曼散射信號，提高拉曼散射裝置探測的靈敏度，并且本發明可以增強氣體拉曼散射收集能力，降低背景噪聲，方便操作，能夠在工業現場和戶外使用。
- 專利類型發明專利
- 申請人華中科技大學;武漢四方光電科技有限公司;
- 發明人左都羅;熊友輝;
- 地址430074 湖北省武漢市洪山區珞喻路1037號
- 申請號CN201510033961.7
- 申請時間2015年01月22日
- 申請公布號CN104614362A
- 申請公布時間2015年05月13日
- 分類號G01N21/65(2006.01)I;
