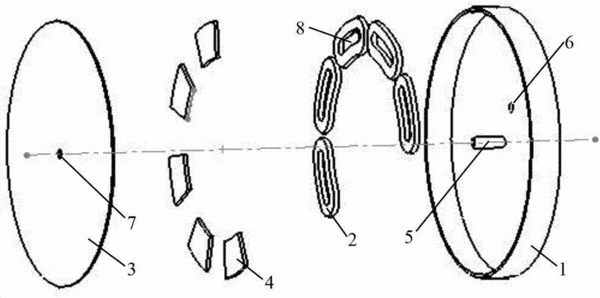

摘要：本發明公開了一種盤式振動電機，用于解決現有圓盤式兩相振動電機結構復雜的技術問題。技術方案是采用圓盤式結構，定子殼（1）和線圈（2）構成電機定子；線圈（2）分布于定子殼（1）內部；相鄰線圈（2）反向相接；在任一線圈（2）中固定有導磁塊（8）；所述轉子盤（3）和永磁體（4）構成電機轉子；永磁體（4）圓周狀粘貼于轉子盤（3）單側，線圈（2）和永磁體（4）呈不足圓周分布；電機轉子上的永磁體（4）與電機定子上的線圈（2）空間分布相對應，其圓周狀分布半徑相同；定子殼（1）與轉子盤（3）相向放置后周向固連，電機軸（5）插入軸承孔（7）。與背景技術相比較，由于舍棄了整流器、電刷和質量塊，電機組件少，結構簡單。
- 專利類型發明專利
- 申請人西北工業大學;
- 發明人史儀凱;蘇士斌;
- 地址710072 陜西省西安市友誼西路127號
- 申請號CN201310283714.3
- 申請時間2013年07月05日
- 申請公布號CN103346633A
- 申請公布時間2013年10月09日
- 分類號H02K1/22(2006.01)I;H02K1/12(2006.01)I;H02K33/00(2006.01)I;
