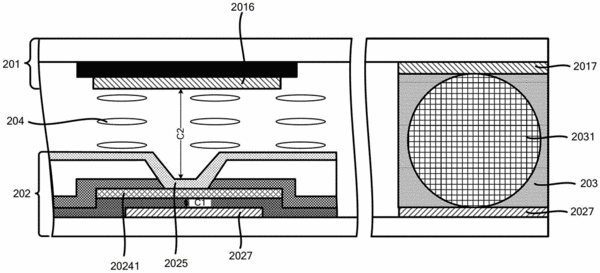

摘要：本發明公開了一種IPS液晶顯示器及其彩膜基板。所述IPS液晶顯示器包括一彩膜基板和一陣列基板，所述陣列基板上還包括多個薄膜晶體管和多條公共電極總線，其中，所述彩膜基板包括：一基板，所述基板包括多個顯示單元，所述顯示單元包括顯示區域和包圍所述顯示區域的周邊區域；形成于所述基板上的黑矩陣；形成于所述顯示區域內的黑矩陣上的多條導電線，所述導電線與所述薄膜晶體管的漏極相交疊；以及形成于所述周邊區域內的導通線，所述導電線和所述導通線電連接，所述導通線與所述公共電極總線電連接。采用本發明的IPS液晶顯示器可以有效的解決了提高存儲電容和開口率之間的矛盾，能夠在不犧牲開口率的前提下，提高存儲電容。
- 專利類型發明專利
- 申請人上海中航光電子有限公司;
- 發明人岳明彥;
- 地址上海市閔行區華寧路3388號
- 申請號CN201210577053.0
- 申請時間2012年12月26日
- 申請公布號CN103278983B
- 申請公布時間2016年08月24日
- 分類號G02F1/1362(2006.01)I;G02F1/1345(2006.01)I;G02F1/133(2006.01)I;
