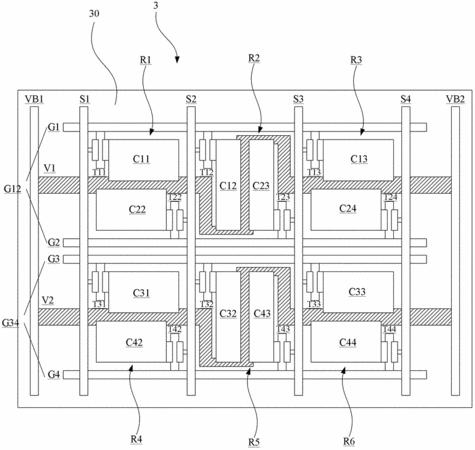

摘要：本發明提供一種TFT-LCD陣列基板及其制造方法，包括：襯底基板，以及設置于所述襯底基板上的子像素電極、數據線、柵極線組和公共電極線，其中，所述數據線兩側均耦接有子像素電極，所述柵極線組由兩根柵極線構成；所述數據線與柵極線組交叉設置，任一柵極線組與相鄰兩根數據線相交而成的區域內設置有兩個子像素電極，其中，一部分區域內的兩個子像素電極呈一行排列，另一部分區域內的兩個子像素電極呈一列排列；所述公共電極線經過同一區域內兩個子像素電極的交界處，且所述公共電極線整體走向與所述柵極線組平行。通過該TFT-LCD陣列基板及其制造方法提高了公共電壓的傳導。
- 專利類型發明專利
- 申請人上海中航光電子有限公司;
- 發明人曹兆鏗;
- 地址201108 上海市閔行區華寧路3388號
- 申請號CN201110407632.6
- 申請時間2011年12月08日
- 申請公布號CN103163698B
- 申請公布時間2015年09月16日
- 分類號G02F1/1362(2006.01)I;G02F1/1368(2006.01)I;G02F1/1343(2006.01)I;H01L27/02(2006.01)I;H01L21/77(2006.01)I;
